CYFRES 5000

Falfiau Glöynnod Byw Perfformiad Uchel

Llawlyfr Gosod, Gweithredu a Indrawn

TABL CYNNWYS

1.0 Diffiniad o Dermau

2.0 Cyflwyniad

3.0 Indentification Falf

4.0 Gosod

5.0 Cynnal a Chadw

6.0 Amnewid sedd

7.0 Addasiadau maes

8.0 Ffigurau

DARLLEN A DILYN Y CYFARWYDDIADAU HYN
CADW'R CYFARWYDDIADAU HYN

1.0 DIFFINIAD O DERMAU

RHYBUDD	yn nodi sefyllfa a allai fod yn beryglus a allai, os na chaiff ei hosgoi, arwain at farwolaeth neu anaf difrifol.
PWYLL	yn nodi sefyllfa a allai fod yn beryglus a allai, os na chaiff ei hosgoi, arwain at fân anaf neu anaf cymedrol.
SYLWI	Mae'r defnydd a ddefnyddir heb y symbol rhybudd diogelwch yn dangos sefyllfa bosibl a allai, os nad yw'n cael ei hosgoi, arwain at ganlyniad neu wladwriaeth annymunol, gan gynnwys difrod i eiddo.

2.0 CYFLWYNIAD

2.1Mae falf glöyn byw perfformiad uchel SERIES 5000 yn cyfuno manteision falfiau pêl-droed o fath triwantiaeth gyda gweithrediad hawdd, pwysau ysgafn, a chost isel falfiau glöyn byw. Mae un dyluniad sylfaenol yn addas ar gyfer ystod eang o wasanaethau, gan gynnwys ocsigen, clorin, sowrgeon, gwactod, a chymwysiadau stêm.

2.2MAE'R RHAIN YN CYNNWYS:

2.2.1Cau'n dynn drwy ystod eang o amodau gweithredu.

2.2.2Yn addas ar gyfer gwasanaethau modiwleiddio ac ar/oddi ar, mae falf glöyn byw SERIES 5000 yn hawdd ei awtomeiddio gyda'ch dewis o weithredwyr â llaw, gweithredwyr trydan a niwmatig, safleoedd a rheolaethau.

2.2.3Arhosfan teithio allanol ar gyfer atal gordyfu disg wrth agor a chau.

2.2.4Wynebau selio gasged di-dor.

2.2.5Corff gwddf estynedig ar gyfer darparu cliriad inswleiddio pibellau o 60mm.

2.2.6Corff gwaelod dall yn dylunio hyd at DN 300.

2.2.7Dwyn sêl ar gyfer diogelu ffa rhag gronynnau.

2.3Mae gwybodaeth ychwanegol am TIPBV SERIES 5000 o falfiau glöynnod byw gan gynnwys data ymgeisio, manylebau peirianneg, a dewis gweithredwyr ar gael gan eich dosbarthwr TIPBV neu gynrychiolydd gwerthu.

3.0 ADNABOD FALFAU

Mae pob falf TIPBV SERIES 5000 yn cael tag adnabod gyda'r data canlynol wedi'i argraffu arno:

●	MAINT		DOSBARTH	■
	CORFF		DDISG
	COES		SEDD
	CYNLLUNIO	API 609/EN558-1
	FFIG.
	SGÔR:
■ ROEDD YN WELL GENNYF GYFEIRIAD LLIF.

>SIZE: Maint falfiau e.e. DN 150

>CLASS: Sgôr pwysedd o flange paru

>BODY: Gradd materol cadw corff/sedd e.e. WCB, CF8M ac ati.

>DISC: Gradd materol y ddisg e.e. CF8M

>STEM: Gradd berthnasol o stem e.e. 17-4PH

>SEAT: Deunydd y sedd e.e. R-PTFE

>DESIGN: Safon dylunio cyfeirnod falf

>FIG: Rhif y falf neu'r tag offeryn a ddarperir gan y cwsmer

>RATING: Ystod tymheredd cymwys o falf

4.0 GOSOD

4.1Mae'r falf SERIES 5000 wedi'i gynllunio i'w osod rhwng EN, DIN a JIS. Pan fydd y falf ar agor, bydd y ddisg yn ymestyn i'r bibell ar ddwy ochr y falf 一 ymhellach ar ochr y corff nag ochr cadw sedd y falf. Rhaid i bibellau fod yn ddigon mawr i ganiatáu i'r ddisg glirio'r bibell. Mae Tabl 1 yn dangos yr ID pibell isaf a ganiateir.

Tabl 1:ISAFSWM Y TU MEWN I DDIEETER PIBELL GYDA'R CLIRIAD A ARGYMHELLIR

Falf Isafswm ID Pipe (mm)

Maint PN10 PN16 PN25 PN40

DN65	60.0	60.0	60.0	60.0
DN80	74.5	74.5	74.5	74.5
DN100	96.0	96.0	96.0	96.0
DN125	124.5	124.5	124.5	124.5
DN150	152.5	152.5	147.5	147.5
DN200	203.0	203.0	196.5	196.5
DN250	253.5	253.5	244.0	244.0
DN300	303.5	303.5	290.5	290.5
DN350	333.0	333.0	333.0	333.0
DN400	376.5	376.5	376.5	376.5

SYLWI

Ar gyfer uchafswm bywyd gwasanaeth, gosodwch y wit falf h y cadw sedd i fyny'r afon. Bydd caeadau cadarnhaol yn cael eu cael gyda'r falf naill ai'n positi; fodd bynnag, bydd gosod gyda'r sedd yn cadw i fyny'r afon yn rhoi bywyd gwasanaeth hirach, yn arddel mewn gwasanaethau erosol.

4.2Gyda'r ddisg mewn safle caeedig, canol falf yn ofalus rhwng flanges. Tyllau canllaw (falf math wafer) neu dyllau wedi'u tapio (falfiau math bagiau) i gyfateb i flanges pibellau a chynorthwyo i alinio'n gadarnhaol

4.3Yn gyffredinol, nid yw gasgedi Flange wedi'u cynnwys yng nghwmpas y cyflenwad o falfiau TIPBV SERIES 5000. Dylai gasgedi Flange gydymffurfio â sêl fflat EN1514-1 gyda ffurflen IBC neu ffurflen FF.

4.4Gellir defnyddio'r falf safonol mewn gwasanaeth diwedd llinell (datgymalu i lawr yr afon) mewn un cyfeiriad yn unig. Dylid gosod ochr cadw sedd y falf i fyny'r afon.

PWYLL

Os yw'r handlen neu'r actuator wedi'i dynnu, peidiwch â chylchdroi disg y tu hwnt i safle agored neu gaeedig llawn - gallai hyn achosi niwed i arwynebau selio.

NODI:CYFRES 5000 falfiau yn

wedi'u harfogi ag arosfannau teithio allanol i atal gor-deithio ar y ddisg. Mae'r falf yn cael ei agor drwy droi'n gogydd, ar gau drwy droi clocwedd. Mae'r fflatiau "D" dwbl neu'r allweddi ar frig y bonyn yn gyfochrog ag ymyl y ddisg.

5.0 CYNNAL A CHADW

5.1Dylid cymryd rhagofalon rhesymol cyn dechrau gweithio ar y falf. Dylid gwisgo dillad amddiffynnol, fel sy'n ofynnol gan yr hylif llinell penodol.

PWYLL

Wrth drin y falf, dylid cymryd gofal i beidio â chrafu ymyl neu sedd y ddisg.

RHYBUDD

Cyn tynnu'r handlen neu'r actuator o'r falf, neu cyn tynnu'r cadw sedd o falf mewn gwasanaeth pen marw, caewch y falf a digalondid y llinell.

5.2Gall dyluniad ecsentrig y SERIES 5000 ganiatáu pwysau llinell i agor y falf os nad yw'r triniwr/actuator ar waith tra bod y falf o dan bwysau.

RHYBUDD

Peidiwch â phwyso ar y llinell heb i weithredwr gael ei osod ar y falf.

5.3Rhaid i falf TIPBV SERIES 5000 fod yn y sefyllfa gaeedig i'w symud o'r llinell.

5.4Nid yw arosfannau teithio allanol ar gyfer lleoli disgiau. Mae stopio teithio yn atal gor-deithio ar ddisg wrth agor a chau. Os yw'r stop teithio wedi cyfyngu ar symudiad y ddisg, mae'r ddisg wedi gordyfu.

5.5Dechreuwch yr holl waith ar falf sydd wedi'i dynnu o'r llinell drwy lanhau'r falf, gan dynnu unrhyw raean neu raddfa.

Cyn tynnu'r handlen neu'r actuator o'r falf, neu cyn tynnu'r cadw sedd o falf mewn gwasanaeth pen marw, caewch y falf a digalondid y llinell.

Peidiwch â phwyso ar y llinell heb i weithredwr gael ei osod ar y falf.

RHYBUDD

Mae'r stem wedi'i gyplysu â'r arhosfan teithio allanol lle mae'r ddisg dros deithio yn cael ei hatal. Gall yr arhosfan teithio allanol daro neu ddod i'r wynebau plât uchaf ar ddiwedd safleoedd agored a chaeedig. Gall effaith y llu hwn fod yn eithaf uchel yn dibynnu ar gyflymder gweithredu'r actio. Cadwch law neu fysedd i ffwrdd o'r arhosfan teithio tra bo'r falf ar waith.

5.6Mae seddi, morloi a rhannau eraill newydd ar gael gan ddosbarthwyr awdurdodedig. Cysylltwch â'ch dosbarthwr neu gynrychiolydd gwerthu am fanylion y pris a'r ddarpariaeth.

5.7Wrth ddefnyddio pibell y mae ei ID yn llai na'r isafswm a argymhellir y tu mewn i ddieeter pibell gyda chliriad digonol, dylid darparu siampên o 45° ar ddiwedd y bibell fel ei bod yn clirio'r ddisg.

6.0 SEDD NEWYDD

6.1Cyfeiriwch Ffigur 1 ar gyfer adnabod rhannau.

6.2Gyda'r DISC (2) yn y safle caeedig, tynnwch y falf o'r llinell.

6.3Gosodwch y falf i lawr gyda'r DISC (2) yn y safle caeedig a'r ochr cadw sedd yn wynebu.

6.4Tynnwch y SCREWS PLÂT RETAINER (16).

6.5Glanhewch yr ardal sedd yn ofalus yn y CORFF (1) a SEAT RETAINER (15).

Tynnu deunydd tramor, baw, ac ati. Gwiriwch y man eistedd disg ar gyfer nicks neu grafiadau.

6.6Gyda'r DISC (2) yn y safle CLOSED, rhowch y SEAT newydd (13) ar DISC (2), gan ei ganoli'n ofalus yn ystod y toriad yn y CORFF (1).

6.7Rhowch y SEAT RETAINER (16) yn ofalus ar ben SEAT (13).

Saimiwch yr edafedd yn ysgafn a gosod y SCREWS PLATE RETAINER (16).

7.0 ADDASIADAU MAES

Stem Seal Leakage 一 Pe bai gollyngiadau'n digwydd yn y seliau bonyn, gellir ei atal drwy roi'r NUTS GLAND (10) i'r gwerthoedd.

NODI:Os na ellir atal y gollyngiad drwy'r weithred hon, mae angen newid y morloi stem.

SYLWI

Peidiwch â gorbwyso cnau chwarennau, gan y gallai hyn achosi mwy o weithredu torque gweithredu a gweithrediad neu gau falf amhriodol.

8.0 FFIGURAU

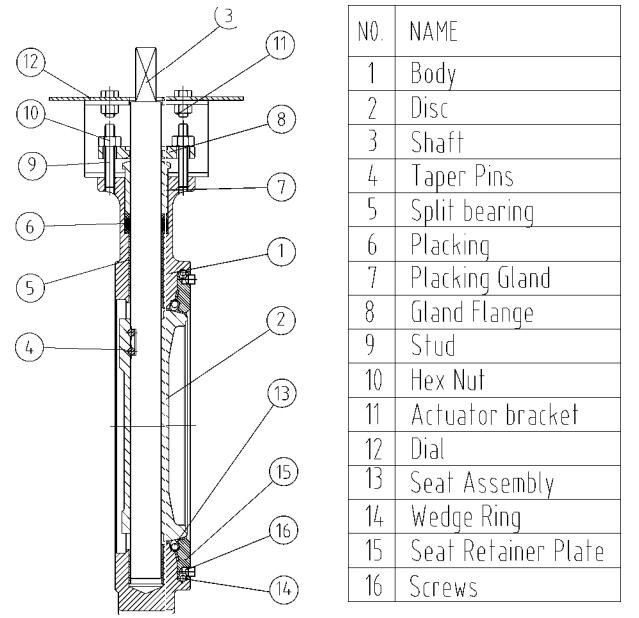

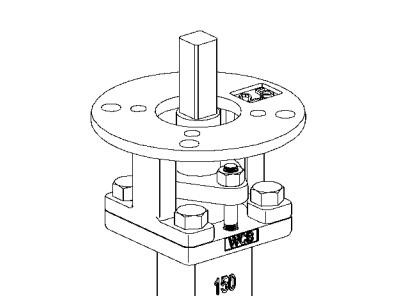

Ffigur 1: DN 65-DN 300
