Llawlyfr Technegol Falf Glöyn Byw Alloy Titaniuml Lotoke

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Gellir peiriannu castiau titaniwm mor hawdd â dur di-staen trwy ddilyn arferion a gweithdrefnau sefydledig. Mae titaniwm yn llai tueddol o galedu na duroedd di-staen austenitig ond mae ganddo ddargludedd gwres isel, gan arwain at dymheredd uwch ar flaen y gad yr offeryn. O ganlyniad, mae bywyd offer yn gymharol fyr. Bydd gwybodaeth a dealltwriaeth sylfaenol o weithdrefnau peiriannu ynghyd ag ychydig o ymarfer yn darparu canlyniadau boddhaol. Rhaid cymryd gofal i leihau sglodion mân iawn gan eu bod yn byrofforig (hy gallant danio'n ddigymell ym mhresenoldeb aer).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

Mae titaniwm CP yn hawdd ei weld gan ddefnyddio prosesau GTAW (weldio arc twngsten nwy) neu TIG (nwy anadweithiol twngsten) os darperir cysgodi digonol gan ddefnyddio nwy anadweithiol pur (argon neu heliwm). Argymhellir defnyddio tarian llusgo. Rhaid i ditaniwm fod yn rhydd o olew, saim neu halogiad arall cyn weldio. Nid oes angen{0}}gwres rhagboethi neu bostio. Gellir defnyddio weldio ffrithiant, weldio laser, weldio gwrthiant, weldio arc plasma, weldio trawst electron, a bondio tryledu.

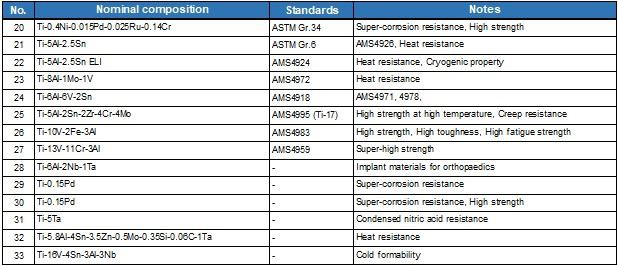

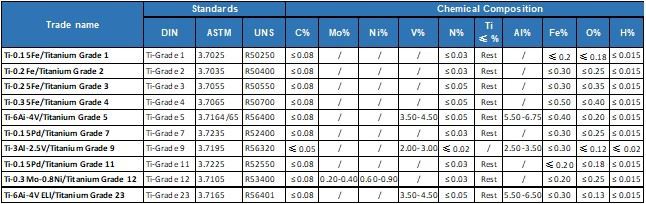

Mae gan ditaniwm pur fasnachol gryfder tynnol yn amrywio o 275 i 590 MPa, ac mae'r cryfder hwn yn cael ei reoli'n bennaf trwy gynnwys ocsigen a chynnwys haearn. Po uchaf yw'r cynnwys ocsigen a haearn, yr uchaf yw'r cryfder. Ar hyn o bryd rydym yn cynhyrchu aloion titaniwm amrywiol o Ti-3A1-2.5V gyda chryfder tynnol o 620 MPa, i Ti-15Mo-5Zr-3AI ​​gyda chryfder tynnol o 1250 MPa.

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Nid yw titaniwm pur fasnachol nac aloion titaniwm yn mynd yn frau hyd yn oed ar dymheredd isel iawn. Yn benodol, gellir defnyddio titaniwm pur fasnachol a Ti-5A1-2.5Sn EL1 hyd yn oed ar 4.2 K (-269 gradd). (Ffig. 4)

Mae cryfder blinder (107 cylch) yn cyfateb yn fras i 50 y cant o'r cryfder tynnol, ac nid yw weldio yn achosi dirywiad sylweddol mewn cryfder blinder. (Ffig. 5 a 6) Yn ogystal, hyd yn oed mewn dŵr môr, nid yw titaniwm pur fasnachol ac aloion titaniwm yn arddangos bron unrhyw ddirywiad mewn cryfder blinder.

Mae caledwch hollti aloion titaniwm yn amrywio o 28 i 108MPa.m1/2 ac mae mewn cydberthynas negyddol â chryfder cynnyrch tynnol. Mae gwydnwch torasgwrn yn dibynnu ar ficrostrwythur, ac felly mae gwydnwch torasgwrn yn uwch mewn deunyddiau â strwythurau acicular.

Mae titaniwm yn cael ei ffurfio'n hawdd ar dymheredd ystafell, gan ddefnyddio technegau ac offer sy'n addas ar gyfer dur. Pan fydd paramedrau cywir wedi'u sefydlu, mae goddefiannau tebyg i'r rhai y gellir eu cyrraedd â dur di-staen yn bosibl gyda thitaniwm a'i aloion. Mae tri ffactor yn gwneud ffurfio titaniwm ychydig yn wahanol i ffurfio metelau eraill.

1. Gall hydwythedd tymheredd ystafell titaniwm, fel y'i mesurir gan elongation unffurf, fod yn llai na metelau strwythurol cyffredin eraill. Mae hyn yn golygu y gallai fod angen radiysau tro mwy hael ar ditaniwm ac mae ganddo ffurfadwyedd ymestyn is.

2. Mae modwlws elastigedd titaniwm tua hanner hynny o ddur. Mae hyn yn achosi gwanwyn sylweddol yn ôl ar ôl ffurfio titaniwm y mae'n rhaid gwneud iawndal amdano.

3. Mae tuedd galio titaniwm yn fwy na thuedd dur di-staen. Mae hyn yn golygu bod angen rhoi sylw manwl i iro mewn unrhyw weithrediad ffurfio lle mae titaniwm mewn cysylltiad (yn enwedig cyswllt symudol) â marw metel neu offer ffurfio arall.

Mae'r gwahanol raddau o ditaniwm heb ei aloi ATI yn dangos gwahaniaethau mewn ffurfadwyedd. Mae titaniwm graddau 1, 11 a 17, sef y graddau meddalaf a mwyaf hydwyth, yn arddangos y ffurfadwyedd mwyaf. Mae cryfderau titaniwm Graddau 2, 7 ac 16 ychydig yn fwy yn dal yn eithaf ffurfadwy, ond yn llai felly na Graddau 1, 11 neu 17. Mae cryfder uwch titaniwm Gradd 4 yn ei gwneud y lleiaf ffurfadwy o'r aloion titaniwm CP.

Fel rheol, mae arwynebau titaniwm yn dderbyniol ar gyfer ffurfio gweithrediadau fel y'u derbynnir gan y felin. Dylid tynnu gouges a marciau arwyneb eraill a gyflwynir yn ystod y trin trwy sandio. Er mwyn atal cracio ymyl, dylid ffeilio ymylon burred a miniog yn llyfn cyn ffurfio.

Cyrydiad Cyffredinol

Mae gan ditaniwm ymwrthedd ardderchog i gyrydiad mewn amrywiaeth eang o amgylcheddau gan gynnwys dŵr môr, heli halen, halwynau anorganig, cannydd, clorin gwlyb, hydoddiannau alcalïaidd, asidau ocsideiddio, ac asidau organig. Mae titaniwm yn anghydnaws â fflworidau, asidau lleihau cryf, hydoddiannau costig cryf iawn, a chlorin anhydrus. Oherwydd ei hylosgedd, nid yw titaniwm yn gwrthsefyll Cyrydiad-Titaniwm Gwrthiannol ar gyfer gwasanaeth ocsigen pur. Nid yw titaniwm yn rhyddhau unrhyw ïonau gwenwynig i doddiannau dyfrllyd, gan helpu i atal llygredd.

Cyrydiad Agen

Mae gan ditaniwm wrthwynebiad ardderchog i gyrydiad agennau mewn toddiannau halen ac yn gyffredinol mae'n perfformio'n well na dur gwrthstaen. Yn nodweddiadol nid yw titaniwm CP heb ei aloi (graddau 1, 2, 3, a 4) yn dioddef cyrydiad hollt ar dymheredd islaw 80 gradd (175 gradd F) ar unrhyw pH. Mae titaniwm CP aloi Palladium (graddau 7, 11, 16 a 17) yn fwy ymwrthol ac yn nodweddiadol nid ydynt yn dioddef cyrydiad agennau ar dymheredd is na 250 gradd (480 gradd F) ar pH sy'n fwy nag 1.

Cyrydiad dan Ddylanwadiad Microbiolegol (MIC)

Mae'n ymddangos bod titaniwm yn imiwn i MIC. Maent yn dioddef biobaeddu, ond gellir rheoli hyn trwy glorineiddiad (nad yw'n amharu ar ditaniwm).

Cyrydiad Galfanig

Er ei fod yn fetel adweithiol, oherwydd sefydlogrwydd eithafol y ffilm oddefol sy'n ffurfio ar ei wyneb, mae titaniwm fel arfer yn arddangos ymddygiad bonheddig. Felly mae'n gweithredu fel y catod o'i gyplysu â metelau eraill. Nid yw cyrydiad galfanig yn effeithio ar titaniwm, ond gall gyflymu cyrydiad metelau eraill.

Cracio Cyrydiad Straen

Mae gan ditaniwm ymwrthedd ardderchog i gracio cyrydiad straen mewn toddiannau halen clorid poeth.

Erydiad Cyrydiad

Mae titaniwm yn dangos ymwrthedd ardderchog i cyrydu llif a achosir ac erydiad ar gyflymder i uwch na 40 m/eiliad.

Embrittlement Hydrogen

Mae titaniwm yn agored i embrittlement hydrogen o dan rai amgylchiadau. Yn gyffredinol, mae hyn yn llai o broblem ar gyfer yr aloion titaniwm gradd 1 a gradd 2 cryfder isel nag ar gyfer aloion titaniwm cryfder uwch. Mae amsugno hydrogen gan ditaniwm fel arfer yn digwydd pan fydd y tymheredd yn uwch na 80 gradd (175 gradd F), ac mae'r titaniwm wedi'i gysylltu'n galfanaidd â metel gweithredol neu gerrynt argraffedig neu mae'r pH yn llai na 3 neu'n fwy na 12.

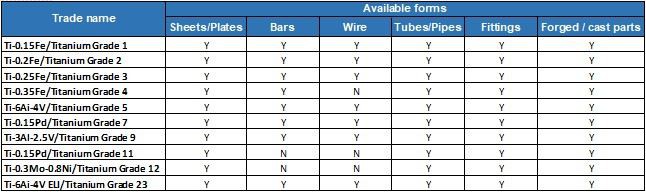

Mae ceisiadau am ymwrthedd cyrydiad yn defnyddio CP-Ti fel arfer (ASTMGraddau 1, 2, 3, 4), sy'n gallu gwrthsefyll cyrydiad yn dda ond deunyddiau cryfder isel. Defnyddir y rhain mewn tanciau, cyfnewidwyr gwres, llestri adweithydd, ac ati, yn y drefn honno ar gyfer gweithfeydd prosesu cemegol, dihalwyno a chynhyrchu pŵer. Ar gyfer rhai cymwysiadau cyrydiad, defnyddir ASTM Graddau 7, 8, ac 11. Mae maes meddyginiaeth, Gradd 2 yn cael ei ddefnyddio fel arfer mewn cymwysiadau cryfder isel, tra bod Gradd 5 (Ti-6Al-4V) yn cael ei ddefnyddio fel arfer mewn cymwysiadau sydd angen cryfder uwch.

Mae cymwysiadau ar gyfer perfformiad cryfder uchel yn defnyddio aloeon titaniwm cryfder uchel megis Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, ymhlith eraill, ond mae'r aloi Ti-6Al-4V yn unigryw oherwydd ei fod yn uno set o eiddo diddorol, ymarferoldeb da a phrofiad cynhyrchu, ac argaeledd masnachol uchel.Therefore, hwn aloiwas trosi i'r safon y mae'n rhaid cymharu aloion eraill yn ei herbyn wrth ddewis aloion titaniwm ar gyfer cymwysiadau penodol.

Trosglwyddo gwres

Mae cymhwysiad diwydiannol mawr ar gyfer titaniwm mewn cymwysiadau trosglwyddo gwres y mae dŵr môr, dŵr hallt neu ddŵr llygredig yn gyfrwng oeri ar eu cyfer. Defnyddir cyddwysyddion titaniwm, cyfnewidwyr gwres cregyn a thiwb, a chyfnewidwyr gwres plât a ffrâm yn helaeth mewn gweithfeydd pŵer, purfeydd, systemau aerdymheru, planhigion cemegol, llwyfannau alltraeth, llongau wyneb a llongau tanfor.

Mae miliynau o droedfeddi o diwbiau titaniwm wedi'u weldio mewn gwasanaeth cyddwysydd offer pŵer, ac ni adroddwyd am unrhyw fethiannau oherwydd cyrydiad ar ochr y dŵr oeri.

DSA-Anodau Sefydlog Dimensiynol

Mae priodweddau electrocemegol unigryw'r DSA titaniwm yn ei gwneud yr uned fwyaf ynni-effeithlon ar gyfer cynhyrchu clorin, clorad a hypochlorit.

dihalwyno

Mae ei wrthwynebiad rhagorol i gyrydiad, erydiad, ac effeithlonrwydd cyddwysiad uchel yn gwneud titaniwm yn ddeunydd cost effeithiol a dibynadwy ar gyfer segmentau hanfodol o weithfeydd dihalwyno. Mae defnydd cynyddol o diwbiau weldio â waliau tenau iawn yn gwneud titaniwm yn gystadleuol â chopr-nicel.

Echdynnu ac Electro-Ennill Metelau

Mae echdynnu metelau hydrometallurgical o fwynau mewn adweithyddion titaniwm yn ddewis arall sy'n gyfeillgar i'r amgylchedd yn lle prosesau mwyndoddi. Mae hyd oes estynedig, mwy o effeithlonrwydd ynni, a mwy o burdeb cynnyrch yn ffactorau sy'n hyrwyddo'r defnydd o electrodau titaniwm mewn electro-ennill ac electro-buro metelau fel copr, aur, manganîs a manganîs deuocsid.

Meddygol

Defnyddir titaniwm yn eang ar gyfer mewnblaniadau, dyfeisiau llawfeddygol, achosion rheolydd calon a allgyrchyddion. Titaniwm yw'r mwyaf biocompatible o'r holl fetelau oherwydd ei wrthwynebiad i ymosodiad gan hylifau'r corff, ei gryfder uchel a'i modwlws isel.

Prosesu Hydrocarbon

Mae'r angen am oes offer hirach, ynghyd â gofynion am lai o amser segur a chynnal a chadw, yn ffafrio defnyddio titaniwm mewn cyfnewidwyr gwres, llongau, colofnau a systemau pibellau mewn purfeydd, planhigion LNG a llwyfannau alltraeth. Mae titaniwm yn imiwn i ymosodiad cyffredinol a straen cracio cyrydiad gan hydrocarbonau, hydrogen sylffid, heli a charbon deuocsid.

Cymwysiadau Morol

Oherwydd caledwch uchel, cryfder uchel ac ymwrthedd erydiad / cyrydiad eithriadol, mae titaniwm yn cael ei ddefnyddio ar hyn o bryd ar gyfer falfiau pêl llong danfor, pympiau tân, cyfnewidwyr gwres, castiau, deunydd corff ar gyfer tanddwr môr dwfn, systemau gyrru jet dŵr, systemau oeri a phibellau llongau.

Prosesu Cemegol

Defnyddir llestri titaniwm, cyfnewidwyr gwres, tanciau, cynhyrfwyr, oeryddion, a systemau pibellau wrth brosesu cyfansoddion ymosodol, fel asid nitrig, asidau organig, clorin deuocsid, asidau lleihau ataliedig a hydrogen sylffid.

Cymwysiadau Strwythurol/Pensaernïol

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

Falf glöyn byw Ystod Cynhyrchu Safonol
	Dosbarth ANSI 150	Dosbarth ANSI 300	Dosbarth ANSI 600
Sgôr{0}}Psi	285	740	1440
Sgôr-Bar	20	50	100
Maint-Modfedd	2-60	2-48	2-24
Maint-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
PROFI Profi	API 598
Manyleb Wyneb yn Wyneb	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
Manylebau Diwedd Flange	ASME B16.5: Dosbarth 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Cysylltiad	Wafer, Lugged, Flanged Dwbl
Llawlyfr yr actiwaror	Handle Lever, Gweithredwr Gêr Worm
Actuator{0}}Awtomatig	Modur Trydan, Actio Dwbl Niwmatig, Dychweliad Gwanwyn Niwmatig

Tagiau poblogaidd: llawlyfr technegol falf glöyn byw aloi titaniwm lotoke, Tsieina, gweithgynhyrchwyr, ffatri, addasu, cyfanwerthu, pris, rhad, mewn stoc, ar werth, sampl am ddim
