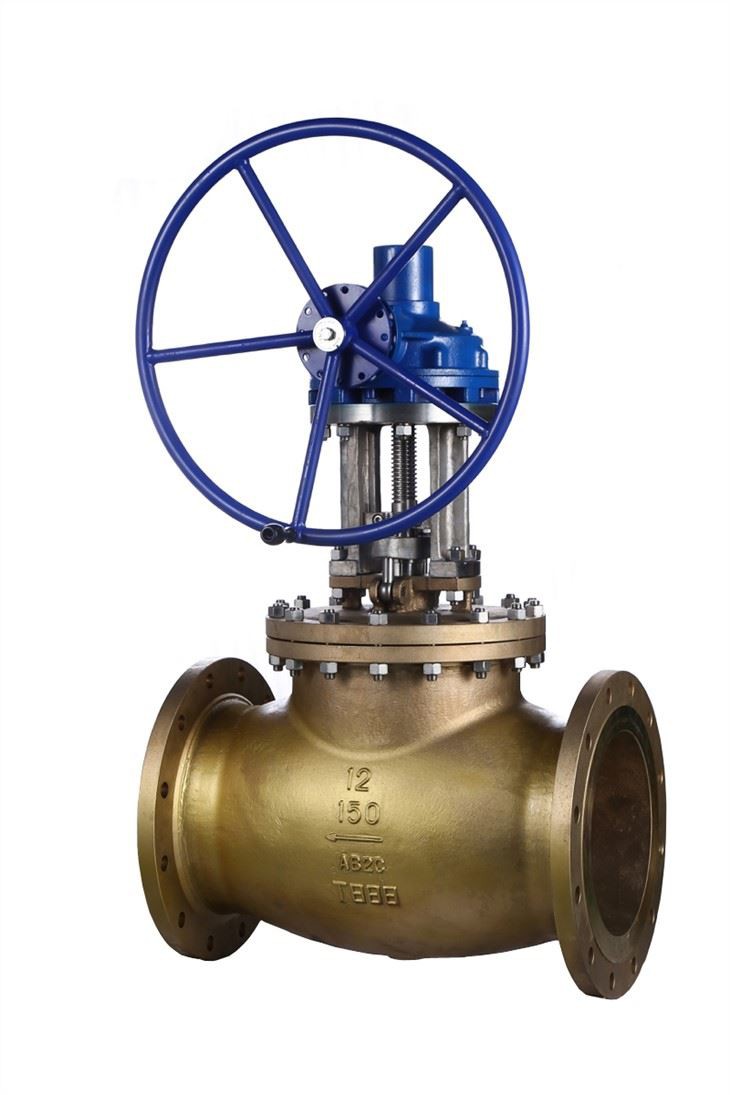

Falf Globle Ocsigen

Mae'r falf cau yn chwarae rhan bwysig wrth dorri i ffwrdd a throttling y cyfrwng sydd ar y gweill. Fel falf cau hynod bwysig, mae'r falf cau ocsigen yn cael ei selio trwy roi trorym ar goesyn y falf, ac mae coesyn y falf i'r cyfeiriad echelinol. Rhoddir pwysau ar y fflap falf fel bod wyneb selio fflap y falf ac arwyneb selio sedd y falf ynghlwm yn agos i atal y cyfrwng rhag gollwng ar hyd y bwlch rhwng yr arwynebau selio. Mae pâr selio'r falf cau ocsigen yn cynnwys wyneb selio fflap falf ac arwyneb selio sedd falf. Mae coesyn y falf yn gyrru fflap y falf i symud yn fertigol ar hyd llinell ganol sedd y falf. Yn ystod proses agor a chau'r falf stopio ocsigen, mae'r uchder agor yn fach, mae'r llif yn hawdd ei addasu, ac mae'r gweithgynhyrchu a'r cynnal a chadw yn gyfleus, ac mae'r ystod cymhwysiad pwysau yn eang. O safbwynt strwythurol, mae'r falf cau ocsigen yn symlach na'r un flaenorol, yn hawdd ei chynhyrchu a'i chynnal. O ran bywyd gwasanaeth, nid yw'n hawdd gwisgo a chrafu wyneb selio'r falf cau ocsigen. Yn ystod proses agor a chau'r falf, nid oes llithro cymharol rhwng disg y falf ac arwyneb selio'r sedd. Felly, mae gwisgo a chrafu'r wyneb selio yn fach, felly mae'n cael ei wella. Bywyd gwasanaeth y pâr sêl yw bod strôc fflap falf y falf cau ocsigen yn fach yn ystod y broses sydd wedi'i chau yn llawn, ac mae ei huchder yn llai nag uchder y falf larwm. Anfantais y falf cau ocsigen yw bod y torque agor a chau yn fawr ac mae'n anodd sicrhau agor a chau cyflym. Oherwydd bod y llif llif yn y corff falf yn gymharol arteithiol, mae'r gwrthiant llif hylif yn fawr, a chollir y pŵer hylif ar y gweill.

Nodwedd Dylunio +

1. Ar gyfer y pwysau enwol PN≥1.6MPa, DN125 ～ 200 mabwysiadu strwythur ffordd osgoi fewnol; Mae DN250 ～ 500 yn mabwysiadu strwythur falf ffordd osgoi allanol. Ei bwrpas yw lleihau'r gwahaniaeth pwysau cyn ac ar ôl y falf er mwyn osgoi cyfradd llif uchel, sgwrio uchel, ac atal cynhyrchu tymheredd uchel, a thrwy hynny sicrhau gweithrediad diogel y rhwydwaith pibellau ocsigen a lleihau'r torque gweithredu.

2. Cyfeiriad llif canolig: PN≥1.6MPa, DN≤100 canolig yn llifo o islaw'r clack falf i ben y clack falf (hynny yw, mewnfa isel ac allbwn uchel), mae llif canolig DN≥125 o'r clack falf i'r gwaelod (mewnfa uchel ac allbwn isel). Mae'r falf gyda DN≥125 yn mabwysiadu cyfeiriad llif mewnfa ganolig uchel ac allfa ganolig isel. Ar y naill law, mae angen strwythur y falf ffordd osgoi fewnol, ac ar y llaw arall, mae grym cau'r falf yn cael ei leihau'n fawr oherwydd pwysau'r cyfrwng.

3. Mae gan y falf ddyfais ddiogelwch trydan statig i osgoi gwreichion oherwydd trydan statig.

4. O'i gymharu â falfiau cau cyffredin, mae rhan braced falf cau'r biblinell ocsigen yn mabwysiadu strwythur cwbl gaeedig, a gellir agor y gorchudd amddiffynnol ar y braced pan fydd y pacio wedi'i gywasgu, sy'n chwarae rôl olew a atal llwch. Ac mae marciau gwahardd olew amlwg.

5. Prif ddeunydd y corff yw dur gwrthstaen neu aloi copr gyda gwrth-fflam rhagorol, yr arwyneb selio yw'r corff neu'r arwyneb D802, ac mae'r rhannau mewnol sy'n weddill wedi'u gwneud o ddur gwrthstaen neu aloi copr; mae iriad y rhan drosglwyddo wedi'i wneud o saim na ellir ei losgi.

6. Mae pob rhan yn mabwysiadu manylebau triniaeth a pherfformiad dirywiol llym

Safon Ddylunio +

· Dylunio: API600 / ASME B16.34 / API602 / BS5352

· Wyneb yn wyneb: API6D / ASME16.10 / ISO5752

· Diwedd fflans: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Diwedd weldio soced: ANSI B16.11

· Diwedd sgriw: ANSI B1.20.1

· Diwedd weldio botwm: ASME B16.25 / ASME B16.25

· Prawf: API6D 、 API598

· Tân yn ddiogel: API607 、 API6FA

Manyleb Dechnegol +

· Maint: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Dosbarth: 150Lb ~ 2500Lb (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· Cysylltiad: Fflans ddwbl

· Gweithrediad: Gêr Mwydod act Actuator niwmatig

· Cymhwyso: Diwydiant haearn a dur, meteleg, petrocemegol, diwydiant cemegol

Opsiwn Deunydd +

· Corff: HTB1 、 Efydd alwminiwm, ASME 1565 C 86500 、 Pres, Monel, dur gwrthstaen 、 SS304 、 SS316 ac ati.

· Pêl: HTB1 、 ASME B564 NO400 bron Efydd alwminiwm, ASME 1565 C 86500 、 Pres, Monel, dur gwrthstaen 、 SS304 、 SS316 ac ati.

· Bôn: ASTM B 865 NO5500 、 C63200 、 F304 、 F316 、 SS321

· Sedd: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316

Mae falf cau ocsigen JY41W yn falf arbennig sy'n arbennig o addas ar gyfer piblinellau ocsigen. Yn ôl nodweddion gweithredu'r rhwydwaith piblinellau ocsigen ac ystyried nodweddion fflamadwy a ffrwydrol y cyfrwng ocsigen, yr egwyddorion dylunio yw gweithrediad diogel a dibynadwy a pherfformiad uwch, ac maent yn cyfeirio at Weinyddiaeth Diwydiant Metelegol Tsieina Falf cau arbennig wedi'i ddylunio a'i weithgynhyrchu i sicrhau gweithrediad diogel y rhwydwaith piblinellau ocsigen yn seiliedig ar ddarpariaethau'r dyfyniad GG; Rheoliadau Diogelwch Ocsigen". Mae prif ddeunydd corff ocsigen JY41W / Y wedi'i gysegru trwy falf glôb wedi'i wneud o ddur gwrthstaen neu aloi copr gyda gwrth-fflam rhagorol. Yr arwyneb selio yw'r corff neu'r arwyneb D802. Mae'r rhannau mewnol sy'n weddill wedi'u gwneud o ddur gwrthstaen neu aloi copr; mae iriad y rhan drosglwyddo yn mabwysiadu Grease iro na ellir ei losgi, a'i farcio â marc gwaharddiad olew amlwg. Mae strwythur falf cau syth-drwodd pwrpasol ocsigen JY41W / Y, mae'r braced yn mabwysiadu sêl wedi'i chau yn llawn, a dyfais tynnu trydan statig, ac mae coes llwch ar y coesyn falf. Mae'r rhwydwaith pibellau ocsigen o blanhigion dur mawr a chanolig, planhigion ocsigen a phlanhigion petrocemegol ers ei roi ar y farchnad wedi ymddiried yn y falf falf cau arbennig ar gyfer piblinellau ocsigen. Defnyddir falfiau ocsigen yn aml mewn arbrofion corfforol a chemegol. Nwyon fel hydrogen ac argon. Yn gyffredinol, caiff y nwyon hyn eu storio mewn silindrau nwy pwysedd uchel arbennig. Pan gaiff ei ddefnyddio, mae'r pwysedd nwy yn cael ei leihau i'r ystod sy'n ofynnol gan yr arbrawf trwy'r falf lleihau pwysau, ac yna'n cael ei addasu'n fân gan falfiau rheoli eraill, fel bod y nwy yn cael ei fewnbynnu i'r system ddefnyddio. Y falf lleihau pwysau a ddefnyddir amlaf yw'r falf lleihau pwysau ocsigen, neu'r mesurydd ocsigen yn fyr. Gall rhai nwyon, fel nitrogen, aer, argon a nwyon parhaol eraill, ddefnyddio falf lleihau pwysau ocsigen. Ond mae yna rai nwyon, fel amonia a nwyon cyrydol eraill, sy'n gofyn am falfiau lleihau pwysau arbennig. Ar gael yn gyffredin yn y farchnad mae falfiau lleihau pwysau arbennig ar gyfer nitrogen, aer, hydrogen, amonia, asetylen, propan a stêm. Mae defnydd a rhagofalon y falfiau lleihau pwysau hyn yr un peth yn y bôn â rhai falfiau lleihau pwysau ocsigen. Fodd bynnag, dylid tynnu sylw hefyd nad yw falfiau lleihau pwysau arbennig yn cael eu defnyddio ar gyfer nwyon eraill yn gyffredinol. Er mwyn atal camddefnydd, defnyddir porthladdoedd cysylltiad arbennig rhwng rhai falfiau lleihau pwysau arbennig a silindrau dur. Er enghraifft, mae hydrogen a phropan yn defnyddio edau chwith, a elwir hefyd yn edau gwrthdroi, a dylid rhoi sylw arbennig wrth ei osod.
