Falf Metel I Metel

Gwybodaeth 1.General

1.1sgop

Mae'r llawlyfr yn berthnasol i Falf Glöyn byw Ecsentrig Driphlyg MF. Dim ond yn fyr y cyflwynir actiwadyddion a rhannau eraill yn y llawlyfr hwn. Os oes angen gwybodaeth fanylach, cyfeiriwch at y llawlyfr actuator perthnasol.

sylwi:

Mae angen ystyriaeth gyffredinol yn fanwl wrth ddewis a defnyddio falfiau mewn amodau gwaith arbennig. Nid yw'r llawlyfr hwn yn cyflwyno'r holl amgylchiadau posibl wrth ddefnyddio falfiau oherwydd gwahanol fathau o gynnyrch. Os nad ydych yn siŵr sut i ddefnyddio'r falf neu os yw'r llawlyfr hwn yn effeithiol, cysylltwch â ni am ragor o wybodaeth

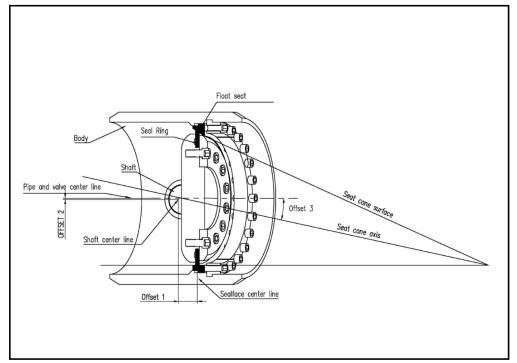

Strwythur 1.2falf

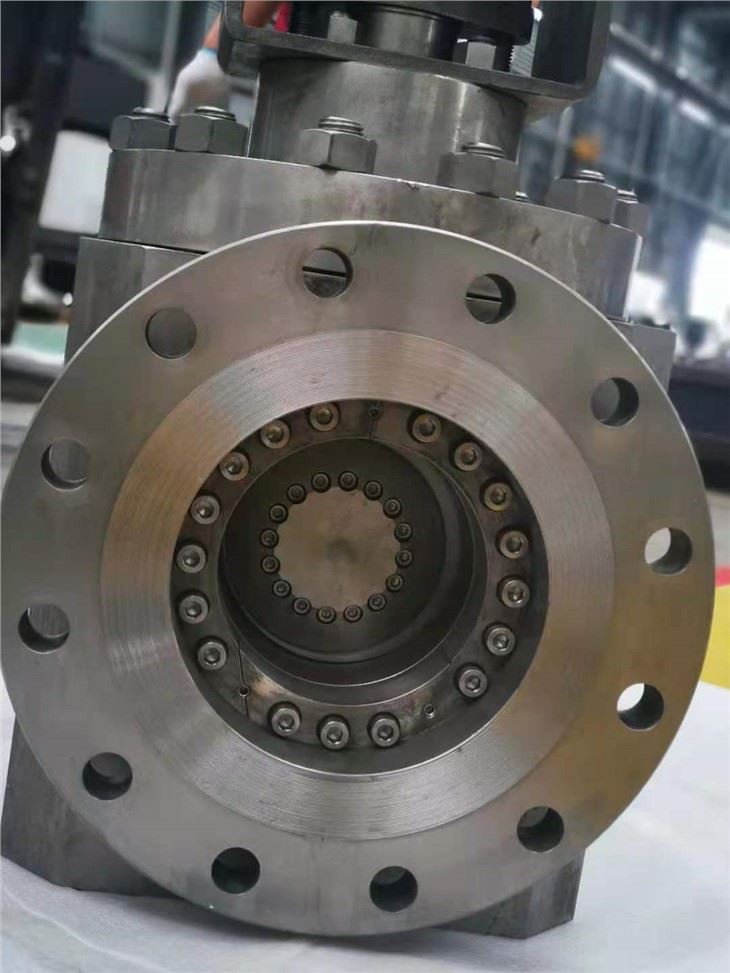

Mae falf cyfres MF yn Falf Glöyn byw Ecsentrig Driphlyg Selio Bi-Falf Glöyn byw Ecsentrig Driphlyg. Mae M yn cyfeirio at falf glöyn byw metel llawn ac F i falf glöyn byw sedd fel y bo'r angen.

Gellir weldio'r falf sydd wedi'i gwneud o ddur ffug A105 yn uniongyrchol i bibellau heb gynhesu ymlaen llaw.

Datblygodd sedd arnofio y falf o'r sail ecsentrig driphlyg. Pan fo pwysau cefn cyfrwng yn y falf gaeedig, bydd sedd symudol symudol yn symud tuag at y disg ychydig i sicrhau ffit glyd rhwng y sedd a'r cylch sêl i sicrhau nad oes dim gollyngiad yn y pwysau cefn fel yn y seddi positif.

Mae'r disg glöyn byw a'r siafft wedi'u cysylltu â phin.

Mae'r falf fel arfer yn cael ei gymhwyso i rwydwaith gwresogi a rhwydwaith pibellau stêm, gan chwarae rhan yn bennaf wrth agor, cau a rheoleiddio.

1.4manylebau technegol Cysylltiad: sgôr pwysau BW: PN25

amrediad tymheredd: -29 gradd ynghyd â 425 gradd

cyfeiriad llif: i fyny'r afon ac i lawr yr afon Cyfeiriad gosod arfaethedig:

Mae'r saeth fawr yn pwyntio'r prif gyfeiriad selio Mae'r saeth fach yn pwyntio'r cyfeiriad selio bach

1.5 mesurau diogelwch Rhybudd:

Peidiwch â bod yn fwy na chyfyngiad y paramedrau falf a ddefnyddir!

Gallai mynd y tu hwnt i gyfyngiad y paramedrau falf a ddefnyddir achosi difrod i'r falf a rhyddhad pwysau na ellir ei reoli a all arwain at ddamwain diogelwch.

Rhybudd:

Peidiwch â thynnu na symud y falf dan bwysau ar y gweill. Gallai tynnu a symud y falf dan bwysau achosi rhyddhad pwysau na ellir ei reoli. Cyn tynnu'r falf, tynnwch gydrannau cysylltiedig sydd ar y gweill i ryddhau pwysau a gwagio cyfrwng. Gwnewch yn siŵr pa gyfrwng sydd ar y gweill yn y lle cyntaf i atal pobl a'r amgylchedd rhag gwenwyno. Gwnewch yn siŵr nad oes dim yn mynd i mewn i'r biblinell yn ystod y gwaith cynnal a chadw, fel arall gall achosi difrod i'r falf neu ddamwain diogelwch.

Rhybudd:

Sylwch ar symudiad torri'r ddisg pili-pala!

Cadwch eich dwylo, rhannau eraill o'r corff, offer a phethau eraill i ffwrdd o agor darnau hylif. Gwnewch yn siŵr nad oes unrhyw sylwedd tramor ar y gweill. Mae'r disg glöyn byw yn gweithredu fel dyfais dorri pan fydd y falf yn cael ei gyrru. Gall disg y glöyn byw symud pan fydd y falf yn cael ei symud. Caewch neu dynnu'r actuator yn y atgyweirio falf, fel arall gall achosi difrod i'r falf neu ddamwain diogelwch.

Rhybudd:

Sylwch ar y sŵn!

Gall y falf wneud sŵn ar y gweill ac mae lefel y sŵn yn seiliedig ar amodau gwaith.

Rhybudd:

Sylwch ar orboethi'r falf!

Bydd y corff falf yn gorboethi wrth ei ddefnyddio pan fydd y cyfrwng yn ddŵr tymheredd uchel neu'n stêm tymheredd uchel. Byddwch yn ofalus i atal pobl rhag sgaldio.

Rhybudd:

Dysgwch ei bwysau wrth godi neu bacio'r falf.

Peidiwch â chodi'r falf trwy ei actuator, gosodwr, switshis terfyn neu biblinell. Codwch y falf trwy ei lug (os oes un) neu drwy raffau wedi'u rhwymo'n dynn i'r corff falf (fel y dangosir yn Ffigur 3). Fel arall, gall y rhannau cwympo achosi difrod i'r falf neu ddamwain diogelwch.

Sylwch:

Peidiwch â chylchdroi disg y glöyn byw dros 90 gradd, fel arall gall achosi difrod i'r falf. Mae ongl cylchdroi'r disg glöyn byw wedi'i gynllunio i fod yn 0 gradd i 90 gradd.

Hysbysiad:

Os oes angen i ddefnyddwyr wneud profion pwysau gyda'r math hwn o falfiau, rhowch sylw i'r rhannau selio (cylch selio a sedd), bydd unrhyw ronynnau bach yn yr aer neu'r dŵr yn achosi anadferadwy da mage. Y ffordd orau o wirio gronynnau bach ar y darnau selio yw nid trwy gyffwrdd â'r llygad ond trwy gyffwrdd â dwylo.

2.Transportation, llongau a storio

Archwiliwch y falf a'r cydrannau cysylltiedig i ddod o hyd i ddifrod posibl mewn cludiant. Dylid cadw'r falf yn ofalus, yn ddelfrydol mewn ystafell sych cyn ei osod.

Cyn y gosodiad, peidiwch â rhoi'r falf yn y safle gosod na thynnu'r amddiffynnydd yn y porthladd.

dylid cau'r falf wrth ei ddanfon a'i gau ychydig yn y storfa.

3.Installation

3.1 rheolau cyffredinol Rhybudd:

Dysgwch ei bwysau wrth godi neu bacio'r falf. Dilynwch y ffordd fel y dangosir yn ffigur 3.

Tynnwch yr amddiffynnydd yn y porthladd a gwiriwch a yw'r falf wedi'i difrodi ac yn lân y tu mewn.

Peidiwch â symud yr actuator cyn y gosodiad os yw'r gwneuthurwr wedi ei osod cyn ei ddanfon.

Gall gosod neu addasu'r actuator yn amhriodol ar ôl ei symud achosi difrod i'r falf neu'r gollyngiad.

Caewch y falf yn gyfan gwbl cyn ei weldio i'r biblinell. Codwch y falf ar y biblinell fel y dangosir yn ffigur 3. Byddwch yn ofalus i ddilyn y mesurau diogelwch yn adran 15.

Os yw'r falf yn cael ei weldio i linell fertigol, caewch y falf a gorchuddiwch ei wyneb â chlustog dŵr o 50mm i atal y gwasgariad weldio a difrod i'r sedd neu'r wyneb selio a achosir gan fflwcs.

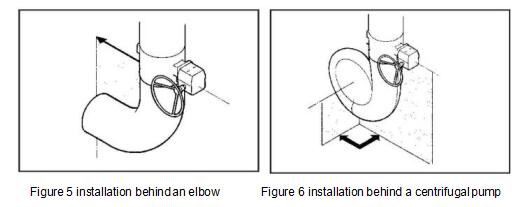

Gellir gosod y falf gyda'r siafft ar safle llorweddol neu mewn sefyllfa fertigol. Argymhellir pwyntio'r prif gyfeiriad selio gyda'r saeth fawr a'r cyfeiriad selio bach gyda'r saeth fach.

Bydd y dŵr ocsigenedig neu'r aer yn cyflymu cyrydiad yr allfa pan osodir y falf mewn system wresogi ganolog. Er mwyn atal y cyrydiad, gwagiwch yr ardal y tu ôl i'r falf a'i llenwi â dŵr poeth rhydd o ocsigen (fel y dangosir yn ffigur 4).)

5.Removing a gosod y actuator

5.1 rhybudd rheolau cyffredinol:

dysgu ei bwysau cyn codi neu bacio'r falf

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2 tynnwch y rhybudd actuator (gêr):

peidiwch â thynnu'r actuator o'r falf dan bwysau oherwydd y trorym deinamig posibl a achosir gan y biblinell!

sylwi:

Sylwch ar leoliad yr actuator cyn ei ddadosod er mwyn sicrhau ei fod yn cael ei ailosod yn iawn.

mae'r actuator fel arfer yn cael ei osod gan y gwneuthurwr gyda'r holl ragosodiad cnau cyfyngedig.

1.shut oddi ar bwysau'r cyfrwng sydd ar y gweill i sicrhau bod y falf heb bwysau.

2.removing y sgriw rhwng yr actuator a'r Connecting Yoke.

3.defnyddio offer cywir a dyfeisiau codi-i dynnu'r actuator.

4.os o gwbl, tynnwch yr iau a'r cyplydd.

5.3osod yr actuator (tyrbin) ar y falf. 1. cydosod yr iau a'r falf (os o gwbl).

2.check a gwnewch yn siŵr bod y falf ar gau cyn gosod yr actuator.

3.flush unrhyw atodiad a allai effeithio ar osod i ffwrdd oddi wrth y siafft a'r allweddi.

4.if llawes siafft sydd ei angen rhwng y y actuator a'r siafft, dylid ei osod ar ben y siafft mewnbwn.

Dylai 5.the keyway ar y siafft fod yn fertigol i wyneb y ddisg glöyn byw pan fydd y falf ar gau.

6.make yn siŵr bod y twll siafft allbwn actuator yn gyson â diwedd mewnbwn coesyn falf â defnyddio olwyn y actuator.

7.hoist yr actuator yn gyson a gwirio a yw'r actuator wedi'i osod yn iawn.

8. Dylid trafod maint y coesyn estynedig (os oes angen) gyda'r gwneuthurwr falf,

6Nid oes angen offer arbennig ar gyfer cynnal a chadw.

7 Trefn y rhannau newydd

mae angen y wybodaeth ganlynol wrth archebu rhannau newydd:

y math o falf, y rhif archeb a'r rhif cyfresol (y stamp ar y corff falf)

rhif ac enw'r rhan ar y llun a'i swm gofynnol.

gellir cael y wybodaeth honno o'r ddogfennaeth archebu falfiau cysylltiedig.

(mae rhan o'r deunyddiau yn amodol ar y lluniad cadarnhad gwirioneddol o orchymyn tra mai dim ond argymell dewis deunydd ar gyfer cydrannau yn y llawlyfr hwn)
